1.概述

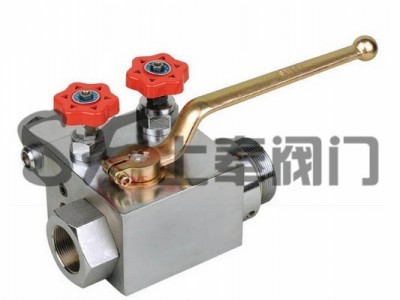

AQF型安阀主要用于液压一囊式蓄能器作为安全断流和卸荷的蓄能器附件，装接于蓄能器和液压系统之间，安全阀可保持系统中的压力调定值，当压力超过调定值时，安全阀开启，防止系统过载。特别是装于封闭系统中的蓄能器更不可缺少，以防止外负荷的突然加压所造成系统的危害。本型安阀主要有三种连接式：直通式、直角式、和三通式螺纹连接。
本型安阀具有结构紧凑、性能可靠、体积小、安装简单、操作方便等特点。
2.型号说明
①名称代号：安阀
②连接方式：L－直通式、（螺纹连接）Ls－直角式、Lw－三角式
③公称通径：25、32、50mm
④压力等级：H1－10MPa、H2－20MPa、H3－31.5MPa
⑤结构模式：A－直动式溢流阀
⑥蓄能器接头螺纹：M27×2、M42×2、M60×2、M72×2
3.技术参数
公称压力：10～31.5MPA
适用介质：矿物油，水－乙醇和乳化液
介质温度：-15℃～+65℃
4.外形尺寸
| 型号（Model） | 公称压力（MPa） | 调压范围（MPa） | 公称通径（mm） | 公称流量（L/min） | 基本尺寸（mm） | 适用蓄能器型号 | 重量（kg） | ||||
| H | D3 | D2 | D1 | DM | |||||||
| AQF-L25H※-A | 10 | H1＝3.5-14 | 25 | 100 | 30 | 24 | M33×2 | M42×2/M27×2 | NXQ-1.6-10/※-L-A | 29 | |
| AQF-Ls25H※-A | 30 | 22 | 35 | M42×2 | |||||||
| AQF-Lw25H※-A | |||||||||||
| AQF-L32H※-A | 32 | 160 | 30 | 30 | M42×2 | M60×2/M42×2 | NXQ-10-100/※-L-A | 29.5 | |||
| AQF-Ls32H※-A | 36 | 26 | 40 | M52×2 | |||||||
| AQF-Lw32H※-A | |||||||||||
| AQF-L40H※-A | 40 | 250 | 30 | 36 | M48×2 | M72×2/M60×2 | 30 | ||||
| AQF-Ls40H※-A | 40 | 32 | 45 | M60×2 | |||||||
| AQF-Lw40H※-A | |||||||||||
| AQF-L50H※-A | 50 | 500 | 36 | 48 | M72×2 | M72×2 | 25 | ||||
5.转换接头
| 补芯型号 | D | D1 | D2 | D3 | L | L1 | L2 | 重量（kg） |
| QF-L25 | M60×2 | M42×2 | 68 | 80 | 50 | 28 | 35 | 1.52 |
| QF-L40 | M72×2 | M60×2 | 80 | 95 | 60 | 38 | 42 | 2.15 |
